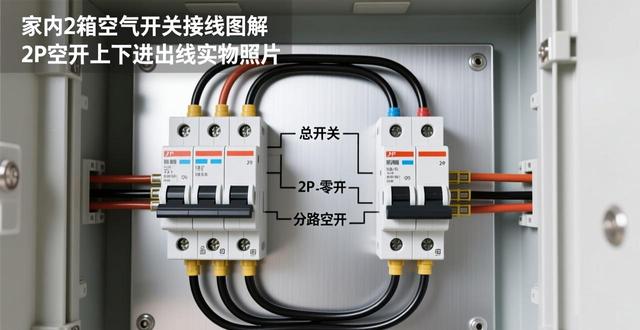

家内2箱空气开关接线图解 2P空开上下进出线实物照片

瞧着配电箱当中那一排排的开关，以及花花绿绿的电线，好多人都会觉着不知该从何处着手，心里担忧要是接错了会引发大问题。实际上，家用2P空气开关的接线并非繁杂，只要把握了“上进下出、左零右火”这个关键原则，再借助清晰的实物图思路，自己动手去做也能够心里踏实。今日我就以最直白的方式，帮你把这棘手难题攻克下来。

2P空开接线到底哪边是进哪边是出

这是一个大家问得次数最多的问题，并且它还是最为关键的。你务必要记好，空气开关的安装方向是固定不变的，一般情形下，开关正面朝着你自身，上端的接线柱是进线的一端，也称为电源端，标识通常是“1”或者直接就是字母“L”以及“N”；下端的接线柱是出线的部位，也就是连接家里插座、灯线的负载的那一端，标识一般是“2”或者“3”。这就如同水朝着低处流淌一样，电虽说看不见，然而我们也必须遵循这个“从上到下”的准则，绝对不能接反了。

确定了方向之后，接下来面临的是“左零右火”这个在老电工之间代代相传的规矩，你认真去看2P空开，它上面一般都会清楚地标明着“N”和“L”，将从外面接入的总零线（蓝色）连接到标有“N”的端子之上，总火线（红色或黄色）接到标有“L”的端子上面，别看此动作简易，要是零火线接反了，虽电器或许也能够运行，然而当你把开关断开时，事实上断开的仅仅是零线，火线依旧连通，整个电路便会处于带电情形，极为危险。

家用2p空气开关怎么接线图片里常说的汇流排是什么

不少人瞧见网络上的2p空气开关接线图片，会发觉部分开关之间运用了一根铜条予以连接，整整齐齐的模样，极为美观，那根铜条称作汇流排。要是你的配电箱之中存在好几个并排的2P空开，采用汇流排来进行接线乃是当下最为规范、且最为安全的抉择。它好似一个插排，能够直接插在多个开关的上进线口，一次性把所有开关的火线或者零线全都连接妥当，规避了用导线一根根去“跳线”所可能引发的接触不良以及线路混乱。

若你手中不存在汇流排，而需借助导线进行连接，那么务必留意方法。比如说，总开关是 2P 漏保，其下方设有几个分路的 2P 空开。你得从总开关的出线端引出火线以及零线，接着分别压接到第一个分路空开的进线端，随后再从第一个分路空开的出线端引线至下一个空开的进线端，这样做是错误的！恰当之举是，每一个分路空开的进线电源，皆应当单独地从总开关的出线端或者专用的接线排那里获取电力，就是名为“并联”的方式，而非以“串联”的形式依次往后连接，如此这般才能够确保每个回路的电压处于稳定状态，在进行检修的时候也不会彼此之间产生影响。

接线完成后怎么判断自己接对了

电线连接完毕了，别急着立刻把面板给盖上，通电进行测试这一步绝对不可以省略掉。先合上总闸，再取用一个最为简单的工具，也就是电笔，去检测一下每一个分路空开的下侧出线口。平常的状况下，电笔应当仅仅在火线出线口的位置点亮，在零线出线口的地方应当是不会亮的。要是零线的出线口也亮起来了，那就意味着你的线路有没有零火接反亦或是存在混线的状况问题。

除此之外，要把开关上面那个标记为“T”的测试按钮给按下去，尤其是带有漏电保护装置的那种开关。按下去这一步完成之后，要是开关能够马上就跳闸断电，那就表明漏电保护的功能是正常没有问题，这可是给各位安全所增添的最后一道防护屏障。就如同近期新闻栏目中所提及的那样，国际范围之内的油价出现了大幅度的起伏变动，许多属于大宗商品范畴的各类物品价格也跟着受到了相应的影响，咱们身处自己家中进行房屋装饰装修所购买的用作电线、开关等用途的铜质材料，其价格同样难以避免地会产生波动变化，所以事先就要做好全面的规划安排，一次性连接正确无误，如此一来也能够节省下数量还算不少的精力以及成本方面的支出。

如此这般言说了诸多，不清楚你家内部那分配电的箱子，究竟是你凭借自身亲自去连接的，还是由负责装修的师傅全权操办搞定的？你可曾将其开启查看过，里面线路颜色是不是区分得清晰明确，衔接的部位有没有出现松动的状况？热情欢迎于评论区域谈论谈论你自己的那种“打开箱子”的经历。
